手持式的频谱分析仪应该具有体积小、重量轻以及显示器尽可能大等特点。测量与测试专家罗德与施瓦茨公司现在提供了这样的频谱分析仪。
FSH3有两个版本：
一个是纯粹的频谱分析仪从100kHz~3GHz，另一个是带有跟踪信号发生器的频谱分析仪可作标量网络仪分析。当配备VSWR(电压驻波比)电桥，FSH3可以用于标量网络分析或者用于测量到电缆损坏点的距离。另外外部功率探头可以使FSH3执行一个到8GHz的高精度射频功率测量。
FSH3及其所有配件可以装在一个运输袋中。一块充满电的电池可以使FSH3工作4小时，这些使得FSH3对于移动应用来说很理想。便利的按键排列、敲击一个按键就可以调用所有的基本功能，这些使得FHS3使用起来非常容易。甚至当你两只手拿仪器的时候，利用转轮可以很容易的操作频谱分析仪。菜单的结构简单易懂，这样仪器操作就能很快的成为一种习惯。内部存储器可以存储100条测量踪迹或仪器设置，事后调用非常容易。
由于FSH3的功能集成在用户特定的ASICs中，分析仪具有在大范围内集成以及低功耗的特点。共有六个不同的ASICs可以执行所有的功能，这些功能是高品质的带有内置跟踪发生器的频谱分析仪所必需的功能。
这些功能和特性包括分辨带宽从1kHz到1MHz，视频带宽从10Hz到1MHz，以1，3为步进值，滤波后IF信号的精确检测和对数转换，对加重信号的不同检波器（自动峰值、峰值、采样和有效值）。最后的中频信号处理是纯数字的并且是实时发生的。
有效值检波器对于测量移动无线通信调制信号的功率具有很大的优势。FSH3可以精确测量WCDMA信号的信道功率，在单次扫描中可以重现。数字信号处理可以达到很高的测量速度而不管低功耗。全频段扫描的最小扫描时间为100ms。
三阶截断点典型值为15dB在噪声系数典型值为32dB，接近高品质的桌面分析仪。

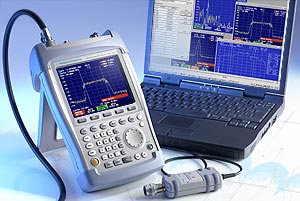

完整的Windows软件提供相关文件，这允许用户在循环测试时跟踪变化。测量结果可以存储为普通的图形格式、文本文件或Excel格式，全部的时间日期和所有设置。 |
